首页 > 产品中心 > 产品展示 > 光源及配件 > Microview > > 产品详情

厂商: Microview
系列:激光测距仪
颜色：红色可见光激光
发光源：
电压：DC 9V~24V V
功耗：保持状态<0.5W，测量状态<1W W
尺寸：122*83.5*38mm mm

产品介绍

安全须知

1、请在使用本产品之前，详细阅读说明书。

2、请在设备指定的适用范围之内使用本设备。

3、请不要用手触摸传感器光学部件。

4、请不要用工具（如螺丝刀等）打开本设备。

5、请不要更新或者改造本设备。

6、请不要使用未经厂商认可的其他厂家配件。

7、请不要直视激光光束，在不必要的情况下不要瞄准他人，眼睛会本能地通过转视或眨眼等行为来保护眼睛。

8、请不要通过光学镜片直视激光光束，通过光学镜片（如：目镜、望远镜等）直视激光光束，会对眼睛造成危害。

9、当清除光学部件上的灰尘或油污时，要小心擦拭。

10、防止传感器过热，不要将传感器置于阳光下直晒的汽车内。

11、激光等级：本设备没有可见激光，属于二级激光产品，符合DINEN20825-1:2001-11标准。

12、IP防护等级：符合IP54国际防护标准，防水溅防尘（定制防护等级可达到IP65）。

主要特点

1、功耗稳定，耗电量极小（功耗小于 2W）。

2、测量范围可达 200 米，超过 100 米时，须在被测表面安装反射板（依被测物反射率和环境条件而定）。

3、在恶劣的户外环境下，仍能保持很高的测量精度和可靠性。

4、工作电压 DC 9V~DC 24V，如果使用车载电源、工业电网电压供电，请增加电源适配器即可。

5、使用红色可见激光束，易于瞄准被测物。

6、灵活的可扩展的链接电缆，便于供电、双向数据传输、开关量和模拟量输出。

7、通过 PC 机或笔记本电脑等用户终端设备，可输入各种功能指令，用于启动测量或输出测量结果等。

8、可用不同的参数对开关量输出和模拟量输出分别编程。

9、可随意设置偏移长度，并能用开关量输出表示距离的正负超差。

10、随意设定测量值得输出单位，包括：米、英尺等。

11、可用外部触发器实现远程触发。

工作原理

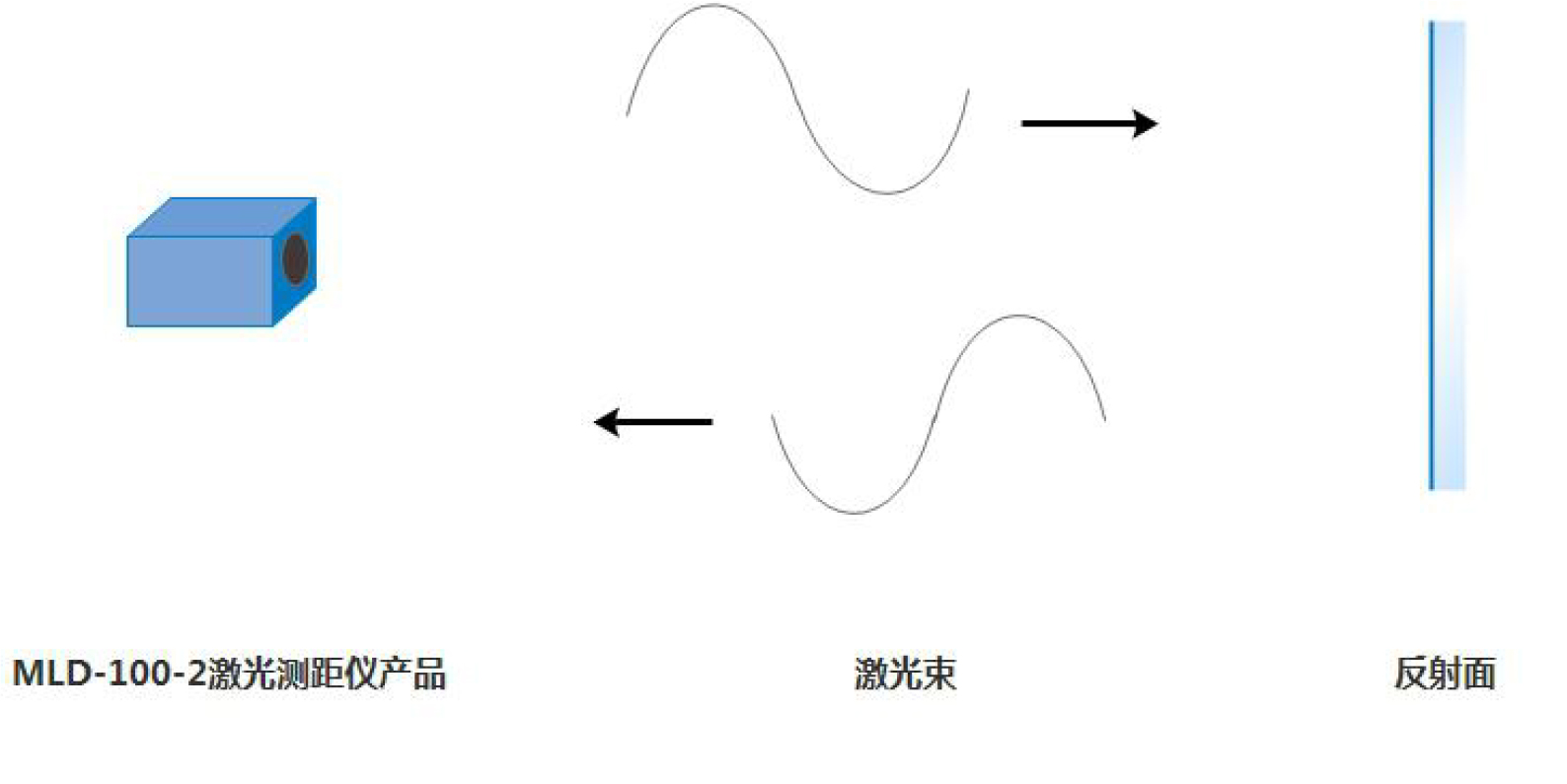

本设备采用相位式比较原理进行测量。激光传感器发射不同频率的可见激光束，接收从被测物体返回的散射激光，将接收到的激光信号与参考信号进行比较，之后通过微处理器计算出相应的相位偏移所对应的的物体间的距离，可达到毫米级别测量精度，如下图所示：

技术参数

量程	0.2~200米
数据接口	RS-232、RS-485、电流环、TTL、报警电压输出、触发输入
精度	±2mm，典型±3mm
波特率	9600/19200/38400/115200bps
测量频率	1~30Hz（通常5Hz）
安全等级	激光等级2级，符合DINEN20825-1标准
分辨率	1mm
波长	635mm，红色可见光激光
输入电压	DC 9V~24V
输入电流	120mA/DC 12V
功耗	保持状态<0.5W，测量状态<1W
防护等级	IP54
工作温度	-30℃~+70℃
存储温度	-30℃~+70℃
尺寸	12283.538mm
重量	400g
